矿井降温系统技术
时间:2017-12-20 10:28:54来源:本站 作者:admin
煤矿简介
矿井热害成因
造成井下热害的因素有地热（热岩及热水）；
煤层氧化；
井下机电设备散热；（电功率20%~30%散入）
人体散热；（可以忽略不计）
入井空气的压缩热；（千米以下井占总冷负荷30%左右）
及地面高温天气等。

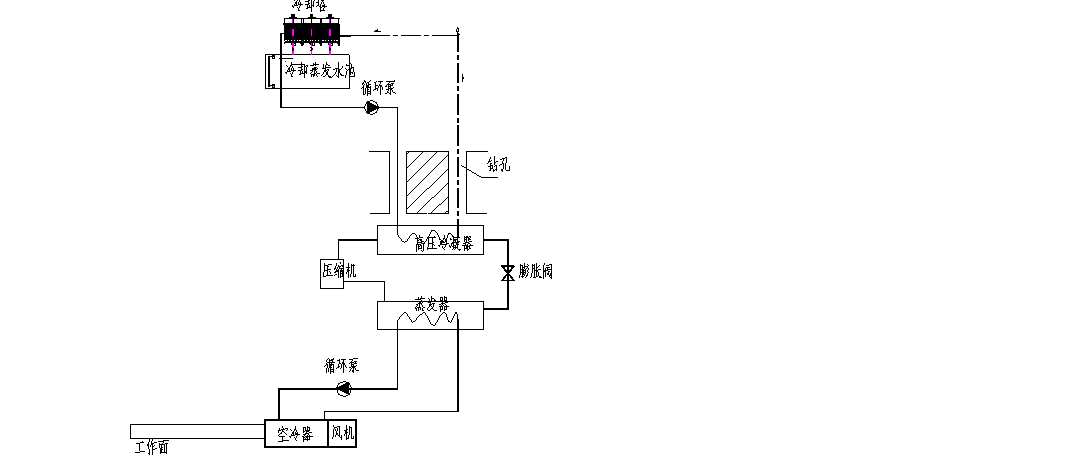

2. 矿井降温方案（井下集中制冷水，新矿新巨龙矿、红阳三矿）

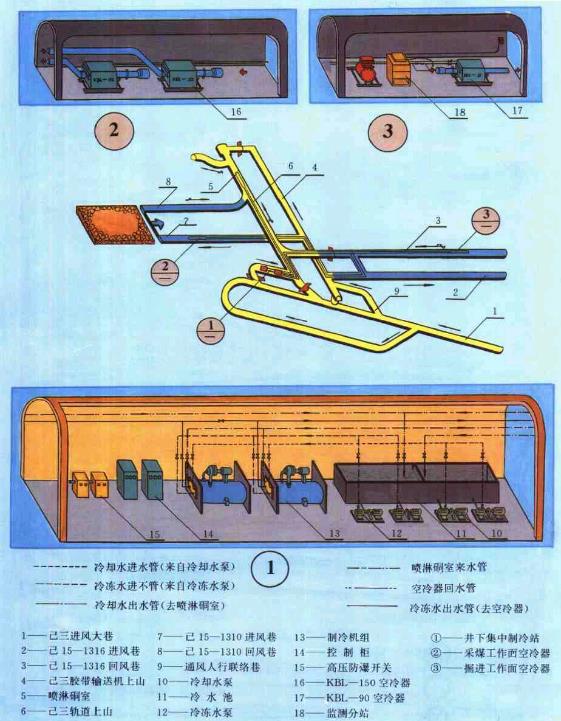

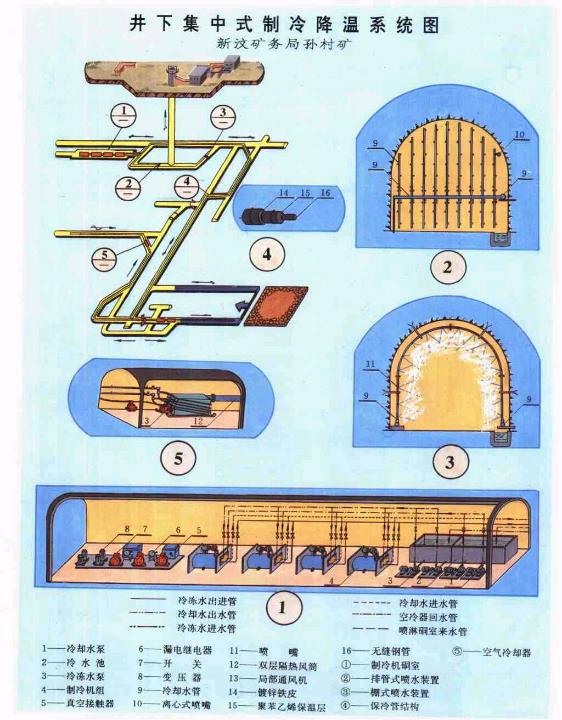

井下集中制冷降温系统图
井下集中制冷降温系统图

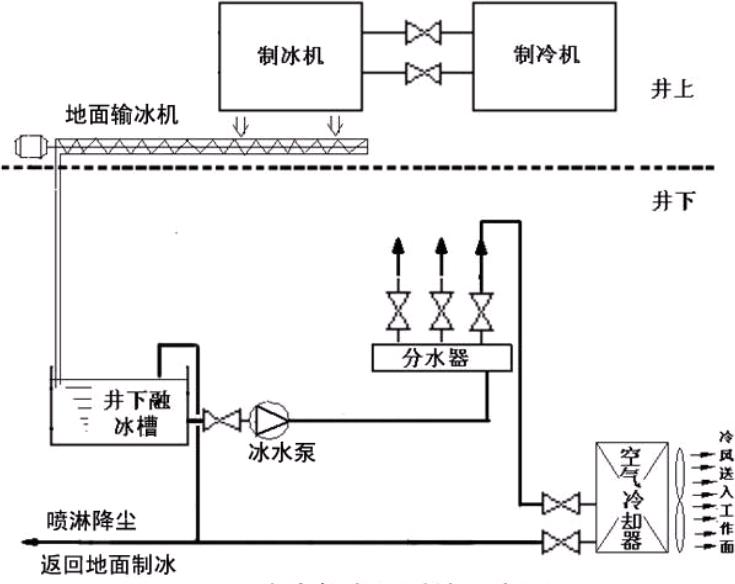

2. 矿井降温方案（地面制冰）
2. 矿井降温方案（地面制冰）

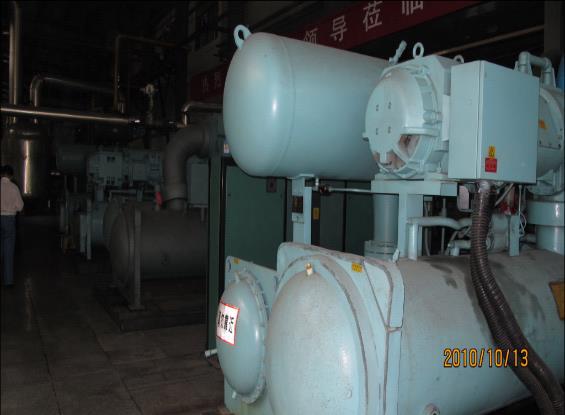

唐口煤矿（目前已实施井下集中式降温系统） 淮北矿业集团涡北矿 井上制冰井下空调降温
2. 矿井降温方案（地面制冰）
沈煤红阳三矿原系统（目前正在施井下集中式降温系统） 井上制冰井下空调降温 12台冷机1440t/d

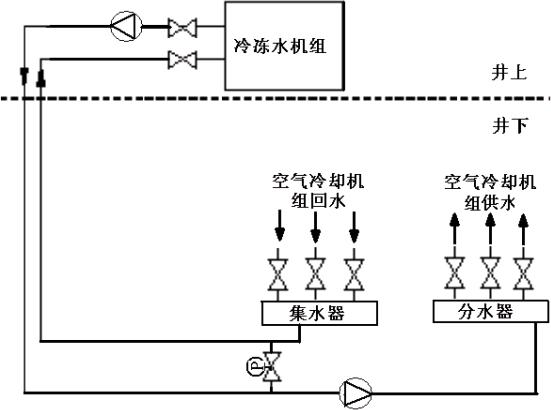

2. 矿井降温方案（地面集中制冷水）
地面集中式制冷水降温，淮南矿业集团大量应用，丁集、谢桥等
地面集中式制冷水降温，淮南矿业集团大量应用，丁集、谢桥等

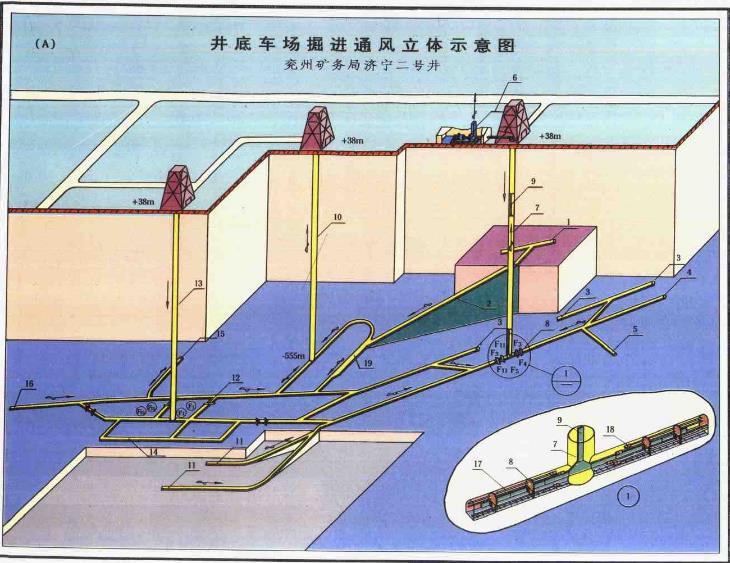

2. 矿井降温方案（井口送冷风）
济宁三号井、济宁二矿井
（13）方案十三 ：

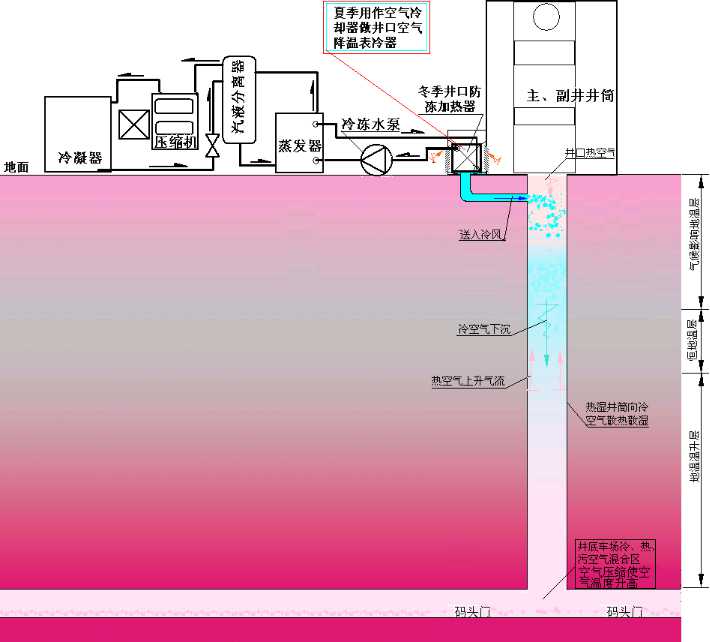

井口冬季防冻加热换热器夏季空调用整体降温
井口冬季防冻加热换热器夏季空调用整体降温
2. 矿井降温方案

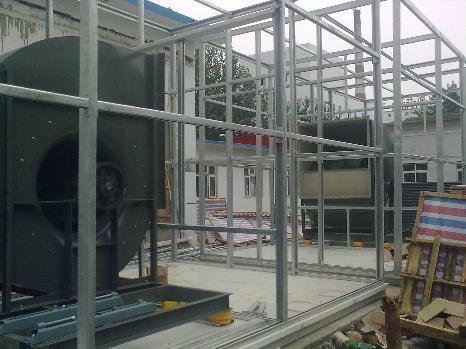

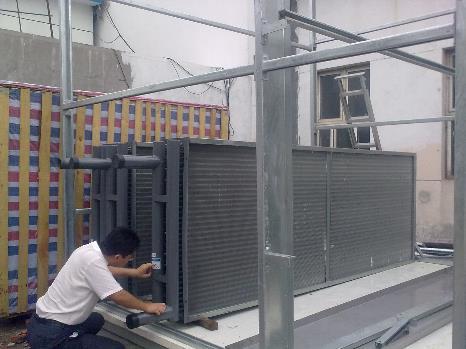

（13）方案十三 ：梧桐庄矿 井口加热系统用于降温施工现场

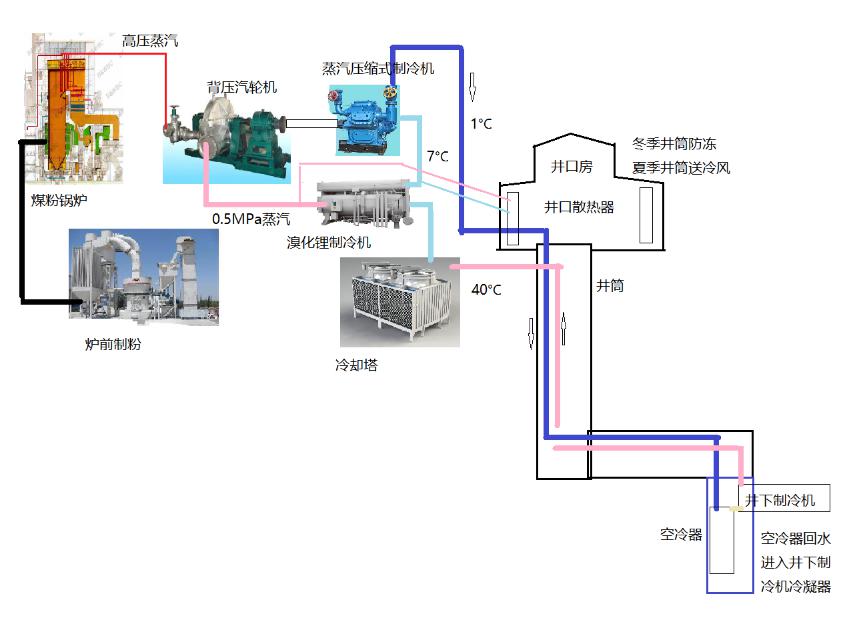

冷热电联产大温差矿井降温系统

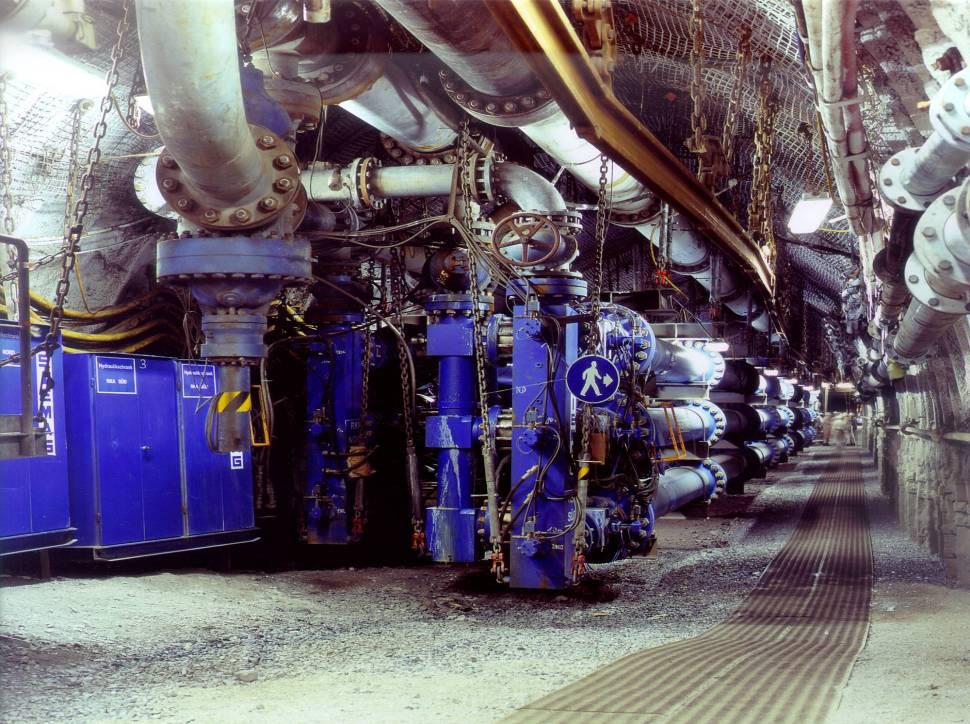

Mine Cooling System井下降温系统

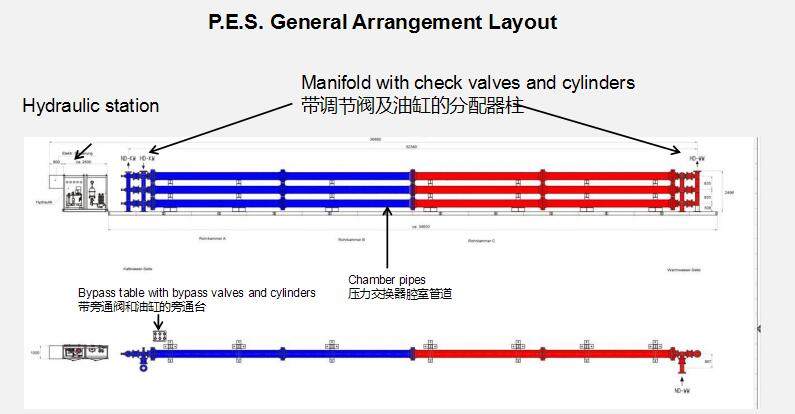

Central Mine Cooling with PES 带压力交换系统的矿井集中降温系统
基于CFD的智慧控制系统

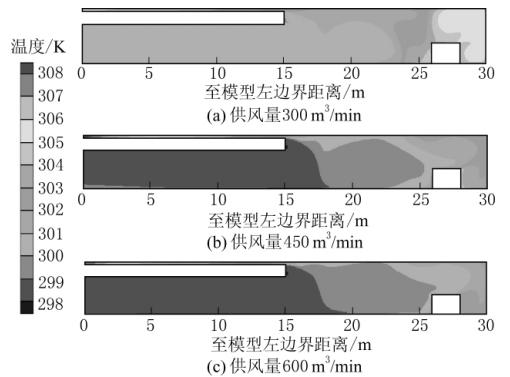

不同供风量时掘进巷道风流温度分布

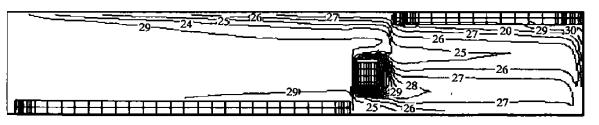

回采工作面风速 v =1.5 m/ s 时的温度等值线分布

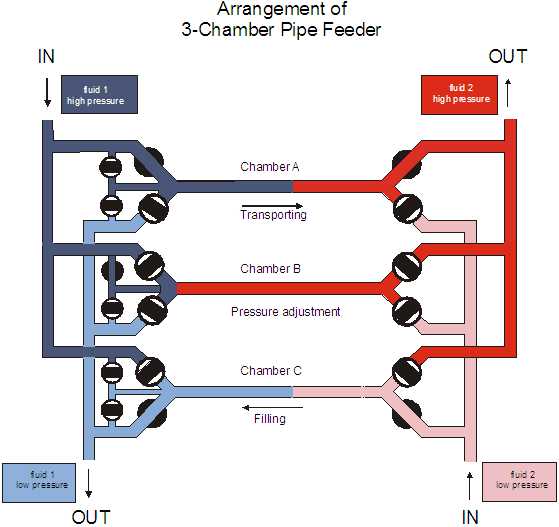

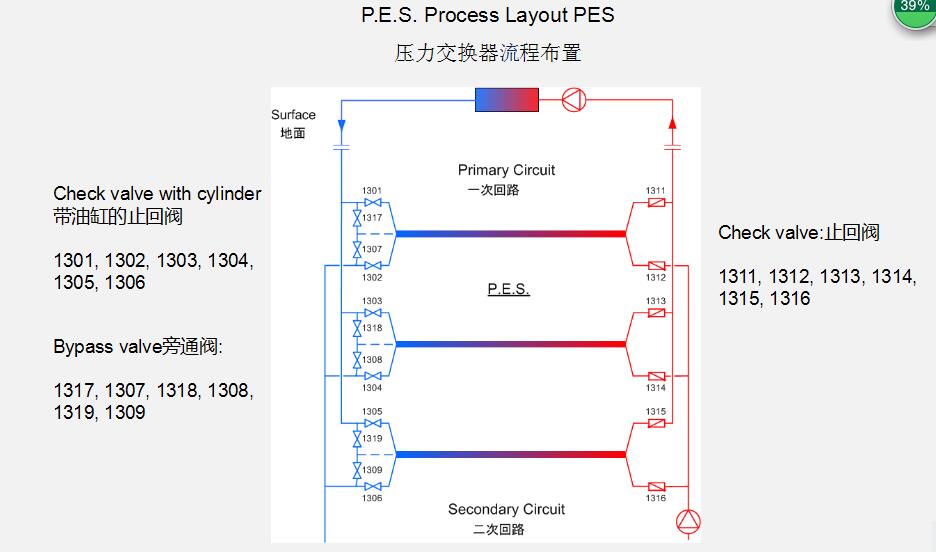

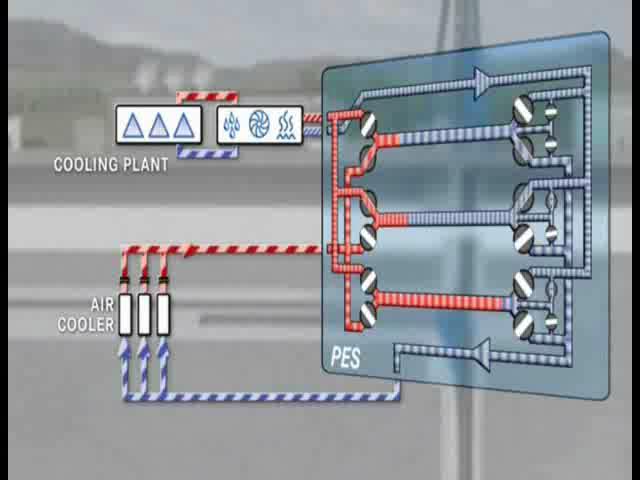

P.E.S. Function principle

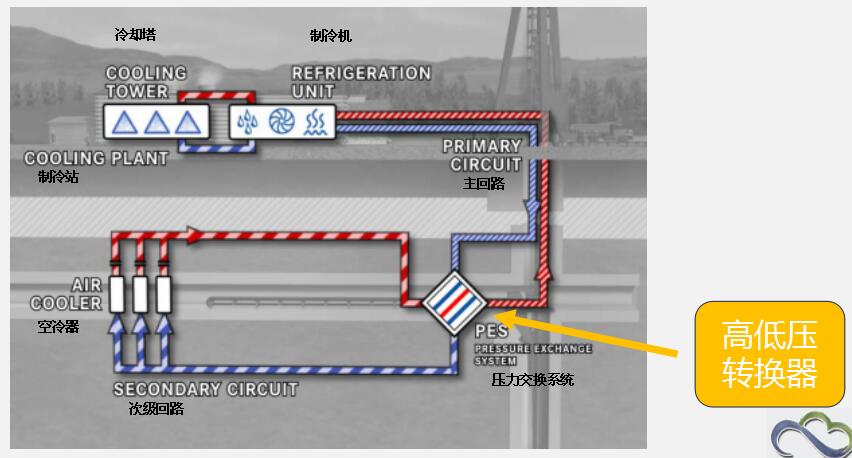

ＰＥＳ压力交换系统工作原理

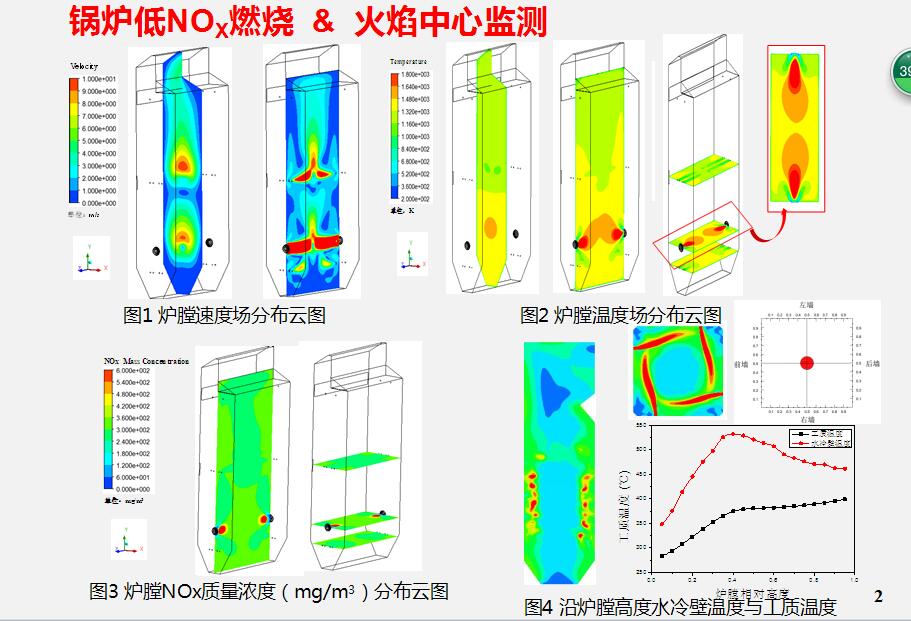

基于CFD的智慧控制系统
1、CFD简介
即计算流体动力学，是应用计算机技术对流体的流场进行数值模拟和分析的学科。经过多年发展，数值解法出现了很多种。不同控制方程所采用离散方式是这些方法中间的关键区别。
总体可以分为三个分支（依据离散原理的不同）：
有限差分法；有限元法；有限体积法；
本方案的数值模拟采用有限体积方法。
CFD的控制方程
物理学的守恒定律包括：
质量的守恒、能量的守恒、动量的守恒。利用数学描述以上的守恒定律称之为控制方程

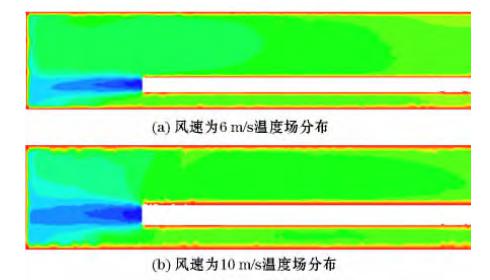

2 种风速下掘进作业面风速稳定后的温度场分布图
2 种风速下掘进作业面风速稳定后的温度场分布图
回采工作面风速 v =1.5 m/ s 时的温度等值线分布

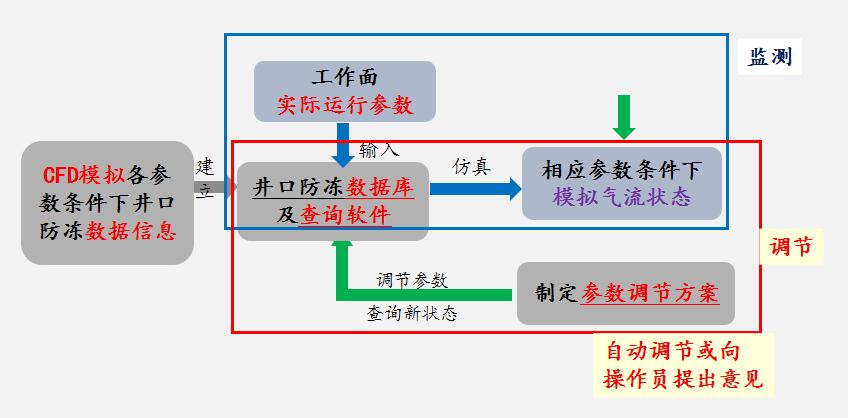

智慧系统的工作过程
智慧系统功能展望
⑴建立工作面降温状态数据库，根据运行参数信息实现工作实际降温效果的可视化监测；
⑵利用降温数据库及现场实际调研参数进行室外入井环境温度参数变化分析；
⑶根据降温系统实际运行中气流组织不合理、局部降温效果不理想等问题等影响运行经济性的问题，进行参数优化调整，实现运行优化指导。
⑷通过以上途径控制系统的实现了初步自我思考的能力，下一步可以进一步研发系统的自我学习能力，实现人工智能。
